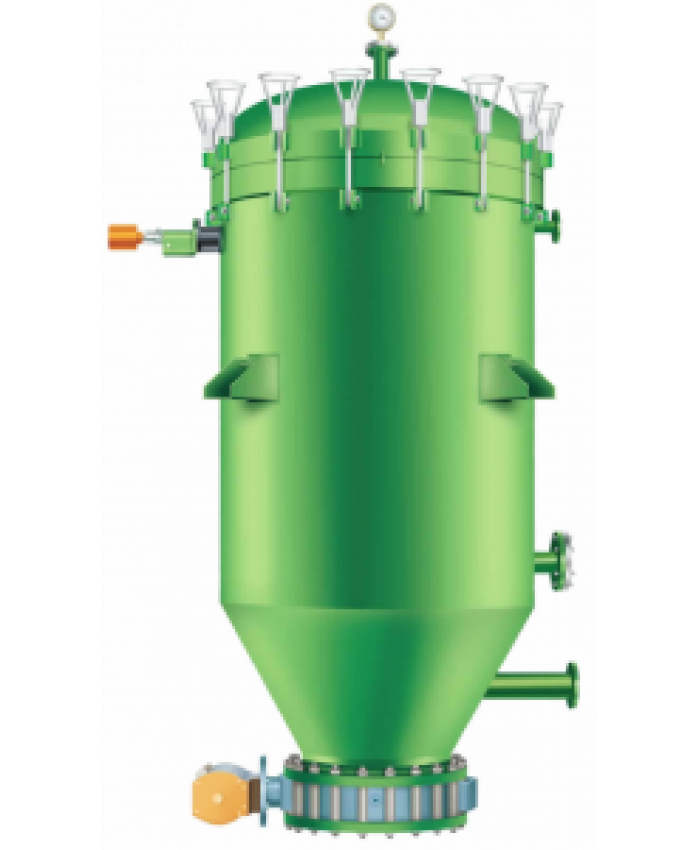

ВЕРТИКАЛЬНЫЙ ЛИСТОВОЙ ФИЛЬТР ПОД ДАВЛЕНИЕМ

Вертикальные листовые фильтры высокого давления во многом аналогичны горизонтальным, но отличаются вертикальной ориентацией фильтрующих элементов. Они применяются для очистки суспензий с низким содержанием твердых веществ (1–5%) или для фильтрации осадков с концентрацией твердых веществ 20–25%.

Такие фильтры особенно подходят для работы с легковоспламеняющимися, токсичными и коррозионными средами, поскольку имеют герметичную конструкцию и рассчитаны на эксплуатацию при высоком давлении. При необходимости они могут оснащаться охлаждающей рубашкой для поддержания заданной температуры процесса. В отличие от фильтр-прессов, они не требуют открытия системы и механического перемещения элементов для выгрузки осадка.

Максимальная площадь фильтрации достигает 90 м² при рабочем давлении до 6 бар. Суспензия под давлением подается в корпус с вертикально расположенными фильтрующими элементами. Каждый элемент соединен с коллектором через центральное отверстие, обеспечивая сбор фильтрата. Конструкция включает ребра для свободного потока жидкости и сетчатые слои, удерживающие осадок.

Расстояние между фильтрующими листами варьируется от 30 до 100 мм и подбирается в зависимости от характеристик осадка. Для ускорения фильтрации возможно увеличение расстояния за счет удаления части листов, что уменьшает площадь фильтрации, но увеличивает объем для накопления осадка.

Применение:
– Пищевые масла
– Фармацевтика
– Биотопливо
– Пищевая промышленность
– Напитки
– Химическая промышленность
– Нефтехимия

Функции:
– Высокая прозрачность фильтрата
– Высокий выход продукта и минимальные потери
– Большая площадь фильтрации при компактных размерах
– Закрытая конструкция без контакта с внешней средой
– Работа под избыточным давлением без необходимости вакуума
– Возможность выгрузки сухого или влажного осадка
– Автоматизация процесса с минимальными трудозатратами
– Быстрая очистка без ручного вмешательства
– Простая и надежная механическая конструкция
– Удобный доступ к фильтрующим элементам
– Возможность интенсивной очистки фильтрующих поверхностей
– Повышенная чистота процесса
– Возможность парового нагрева

Технические параметры (основные диапазоны):
– Площадь фильтрации: 2–90 м²
– Рабочее давление: до 0,4 МПа
– Рабочая температура: до 150 °C
– Производительность зависит от модели и среды (масло, смолы, напитки)
– Объем корпуса: от 150 до 6750 л
– Масса оборудования: от 350 до 6600 кг
